Niko aanwezigheidsmelder slave presentiemelder inbouw 360° wit 350-20079
Artikelnr.:
2700315082
Lev. nr.:
350-20079
EAN nr.:
5413736313798
- Producttype:
- 350-20079
Brutoprijs
€ 113,07 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Technische documenten
Technische documenten
LINK
Productsheet
Fabrikantinformatie
Productdetails
Productdetails

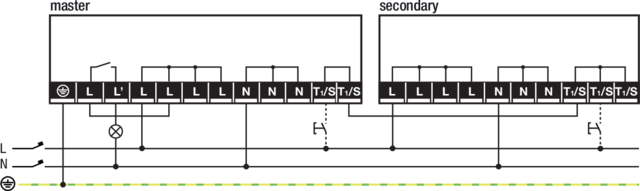

Deze aan- of afwezigheidsmelder (360°, secundair) is geschikt voor opbouw op plafonds en wordt gebruikt om de binnenverlichting in en uit te schakelen, maar uitsluitend in combinatie met een master. De melder heeft een cirkelvormig detectiegebied met een diameter tot 24 m, dat kan worden aangepast met het afschermmasker. Het toestel volgt de instellingen van de master. De gevoeligheid van de secundaire detector kan wel afzonderlijk worden ingesteld. Het toestel heeft een IP54-beschermingsgraad en voldoet aan de Europese norm EN 60669-2-1 voor EMC en veiligheid. Er kunnen maximaal tien secundaire detectoren worden aangesloten per master. Afwerkingskleur: wit Bijpassende master detectoren: 350-20070, 350-20072, 350-20078, 350-20080, 350-20082
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| UNSPSC Code |
46171608
|
|---|---|
| Conditie/kortingsgroep |
139022
|
Bewegingsschakelaar compleet |
|
| Frequentie |
50 - 60 Hz
|
| Montagewijze |
Inbouw (stucwerk)
|
| Hoek reikwijdte horizontaal |
360 - 360 °
|
| Kleur |
Wit
|
| RAL-Nummer (vergelijkbaar) |
9010
|
| Geschikt voor wandmontage |
Nee
|
| Scanhoek |
360 °
|
| Model |
Presentiemelder
|
| Max. reikwijdte zijwaarts |
10 m
|
| Bediening op afstand |
Nee
|
| Halogeenvrij |
Ja
|
| Geschikt voor draadloos |
Nee
|
| Omgevingstemperatuur |
-10 - 45 °C
|
|---|---|
| Overbruggingsschakelaar |
Nee
|
| Nom. spanning |
220 - 240 V
|
| Aanspreekgevoeligheid instelbaar |
Ja
|
| Vrije dierzone |
Nee
|
| Slagvastheid |
IK04
|
| Plafondinbouwmontage zonder installatiedoos |
Ja
|
| Diameter reikwijdte op vloer |
20 m
|
| Koppelbaar aan netwerk |
Ja
|
| Transparant |
Nee
|
| Max. reikwijdte frontaal |
10 m
|
| Materiaal |
Kunststof
|
| Optimale montagehoogte |
3 m
|
| Geschikt voor plafondmontage |
Ja
|
