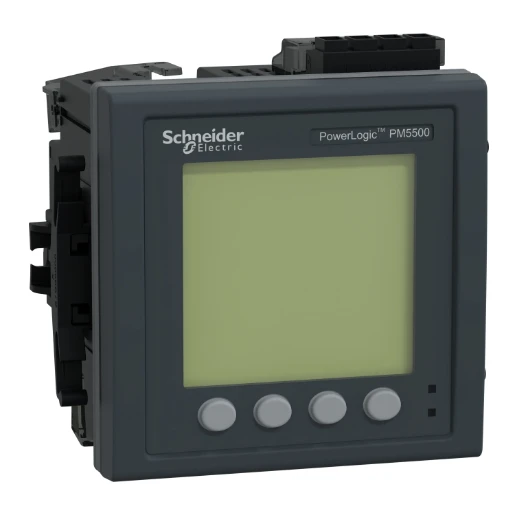

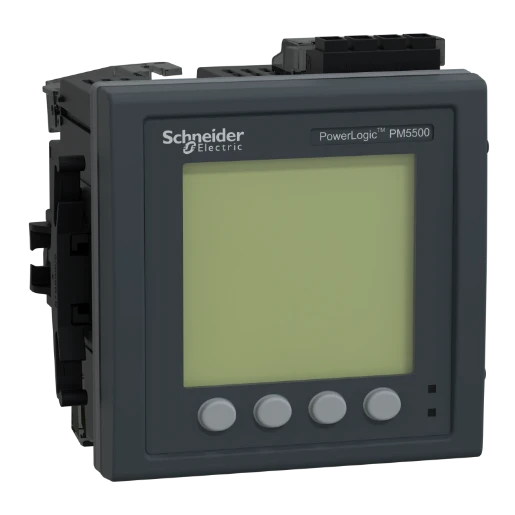

Schneider Electric Pm5561 thd rs485 dl eth 2do,4di 4ct mid
Artikelnr.:
2700155140
Lev. nr.:
METSEPM5561
EAN nr.:
3606480614071
- Producttype:
- METSEPM5561
Brutoprijs
€ 784,00 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Gerelateerde producten
Technische documenten
Technische documenten
Productinformatie
Artikelpagina fabrikant
Artikelpagina fabrikant
Productsheet
Productsheet
Handleidingen
Montagehandleiding
Montagehandleiding
Handleiding
Handleiding
Declaraties (Verklaringen)
DoC-CE verklaring (Declaration of conformity CE)
DoC-CE verklaring (Declaration of conformity CE)
EPD-verklaring (Environmental Product Declaration)
EPD-verklaring (Environmental Product Declaration)
Certificaten
Normen | Regelgeving | Certificaten
Normen | Regelgeving | Certificaten
Artikelpagina fabrikant
Productdetails
Productdetails
Dit apparaat is een inbouw-energiemeter met een LCD-display van 96 bij 96 mm met achtergrondverlichting en is voorzien van extra MID-certificering voor inkomstentoepassingen. De meter biedt een nauwkeurigheid van klasse 0,2S volgens de IEC 62053-22-norm en 128 monsters per cyclus. De meter meet energie, actief en reactief vermogen, spanning, stroom, frequentie, vermogensfactor en tot aan de 63ste harmonische eenheid. Inclusief 1,1 megabytes geheugen voor maximaal 14 selecteerbare parameters met configureerbaar interval en duur. Deze meter bevat ook de directe bewaking van de nulstroom. De meter zal werken in een 50Hz of 60Hz netwerk en accepteert voedingsspanning tussen 100 en 480 VAC en 125 tot 250 VDC. De nominale stroom voor deze meter is 1 A of 5 A ingang en zal enkelfase en neutraal, driefasige, of driefasige en neutrale configuraties ondersteunen. Het bereik van de meetspanning tussen fasen is 20 tot 690 VAC bij 45 tot 65 Hz. Het meetbereik tussen fase en neutraal is 20 tot 400 VAC bij 45 tot 65 Hz. Communicatieprotocol zijn Modbus RTU en ASCII 2-draden met RS485-poortondersteuning plus Modbus TCP/IP, Ethernet/IP en BACnet/IP op basis van 10/100 Mbit/s, ringnetwerk Ethernet met RJ45-poortondersteuning. De ingebedde communicatie mogelijkheden staan de steun van het protocol DNP 3.0, de toegang tot een Webserver aan boord en een Serie aan gateway Ethernet toe. De meter heeft ook vier digitale ingangen met WAGES-ondersteuning en twee digitale uitgangen. Er zijn 52 configureerbare alarmen en de software ondersteunt acht tariefplanningen. De afmetingen van het product zijn als volgt: breedte 3,78 inch (96 mm), diepte 3,03 inch (77 mm), hoogte 3,78 inch (96 mm) en productgewicht 15,9 keer (450 g).
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| UNSPSC Code |
41113600
|
|---|---|
| Conditie/kortingsgroep |
102107
|
Multifunctionele paneelmeter |
|
| Display |
LCD
|
| Diepte |
89 mm
|
| Max. stroom (Imax) |
10 A
|
| Hoogte |
101.2 mm
|
| Fasehoek (cos phi) |
Nee
|
| Vermogensfactor |
Ja
|
| Frequentiemeetbereik |
45 - Hz
|
| Meting eerste harmonische component |
Ja
|
| Breedte |
112 mm
|
| Aantal analoge uitgangen |
0
|
| Model |
Meetwaardeomvormer
|
| Montagewijze |
Frontmontage
|
| Aantal analoge ingangen |
0
|
| Aantal ethernet-aansluitingen |
0
|
| Ondersteunt protocol voor PROFIBUS |
Nee
|
| Meetwaardegeheugen |
Ja
|
| Aantal digitale ingangen |
2
|
| Bemonsteringsfrequentie |
12800 Hz
|
| Schijnvermogen |
Ja
|
| Geijkt |
Nee
|
| Pulsuitgang |
Optisch
|
| Ampèremeter |
Ja
|
| Met auditrapport (Audit log) |
Ja
|
| Aantal digitale uitgangen |
4
|
| Voedingsspanning bij AC 50Hz |
100 - V
|
| Werkelijk vermogen meter |
Ja
|
| Spanningstype voedingsspanning |
AC/DC
|
| Blindvermogenmeter |
Ja
|
| Met toerentalmeter |
Nee
|
|---|---|
| Schermresolutie (horizontaal) |
128 px
|
| Voedingsspanning bij DC |
125 - V
|
| Nom. stroom (In) |
5 A
|
| Ondersteunt protocol voor MODBUS |
Ja
|
| Nauwkeurigheidsklasse werkspanning volgens IEC 62053-22 |
0.2S
|
| Impulsteller |
Nee
|
| Schermresolutie (verticaal) |
128 px
|
| Ondersteunt protocol voor overige bussystemen |
Ja
|
| Met communicatie-interface KNX |
Nee
|
| Voedingsspanning bij AC 60Hz |
100 - V
|
| Ondersteunt protocol voor OPC UA PubSub |
Nee
|
| Aantal spanning meetingangen |
4
|
| Weergave op afstand |
Nee
|
| Ondersteunt protocol voor PROFINET IO |
Nee
|
| Ondersteunt protocol voor IEC 61850 Ethernet |
Nee
|
| Voltmeter |
Ja
|
| Aansluitbare geleiderdoorsnede eendraads |
0.82 - 3.31 mm²
|
| Met communicatie-interface RS-485 |
Ja
|
| Met rolgebaseerde toegangscontrole (RBAC) |
Nee
|
| Met communicatie-interface M-bus |
Nee
|
| Pooltype |
Drieleider/vierleider
|
| Met firmware ondertekening |
Nee
|
| Frequentiemeter |
Ja
|
| Geschikt voor RJ-stekker |
Nee
|
| Meettype belastingscurve |
Ja
|
| Aantal huidige meetingangen |
8
|
| Met logdienst voor beveiligingsevenementen (security event log) |
Ja
|
| Web server met HTTPS overdrachtsprotocol |
Ja
|
