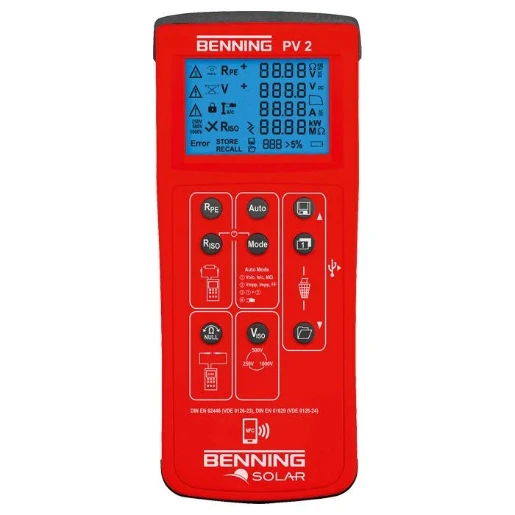

Benning PV tester 44050422

PV installatietester en curve tracer voor inbedrijfstellingstests, periodieke inspectie en prestatiebeoordeling van PV-systemen

Normconforme test overeenkomstig EN 62446 en EN 61829 voor het beoordelen van de prestaties van fotovoltaïsche systemen
Conversie I-U karakteristieken naar standaard testcondities (STC) met behulp van pc-software BENNING SOLAR Manager en de Android-app BENNING PV Link
Meetgegevens kunnen worden vergeleken met de nominale PV-modulegegevens van de fabrikant via een geïntegreerde PV-modeldatabase
Afwijkingen en verminderde prestaties worden duidelijk geïdentificeerd en kunnen dienovereenkomstig worden gedocumenteerd
Bovendien biedt de vorm van de I-U karakteristiek nuttige informatie over de status van een PV-systeem en geeft deze mogelijke fouten aan

De test omvat continuïteitstests van aardverbindingen (Rpe), meting van de open circuitspanning (Uoc), kortsluitstroom (Isc), evenals meting van de isolatieweerstand (Riso) tussen de actieve geleiders (+/-) en aarde
De BENNING PV 2 is voorzien van contactbeveiligde PV-meetkabels voor directe aansluiting op alle PV-modules/strings door middel van gestandaardiseerde PV-connectoren
De automatische testprocedure geeft een waarschuwing in geval van verkeerde DC-polariteit en voert automatisch alle nodige stappen uit voor een veilige meting

Beschermende aardgeleiderweerstandsmeting met teststroom van 200 mA
Open circuit spanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
Kortsluitstroommeting via een intern circuit tot 15 A DC zonder gevaar voor de gebruiker
Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
Aparte tweepolige isolatieweerstandsmeting via 4 mm meetsnoer tot 300 MOhm
Meting van de stroom-spanningskarakteristiek (I-U) en de vermogenskarakteristiek (P-U)
Indicatie van spanning (Umpp), stroom (Impp) op het maximale vermogenspunt (mpp) en vulfactor (
