Eaton 7" hmi/plc swd-master eth dp rs485
Artikelnr.:
2850377689
Lev. nr.:
153528
EAN nr.:
7640130097636
- Producttype:
- XV-102-E8-70TWRC-10
Brutoprijs
€ 1.467,86 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Technische documenten
Technische documenten
Productinformatie
Artikelpagina fabrikant
Artikelpagina fabrikant
Artikelpagina fabrikant
Artikelpagina fabrikant
Handleidingen
Montagehandleiding
Handleiding
Handleiding
Handleiding
Declaraties (Verklaringen)
DoC-CE verklaring (Declaration of conformity CE)
DoC-CE verklaring (Declaration of conformity CE)
Artikelpagina fabrikant
Productdetails
Productdetails

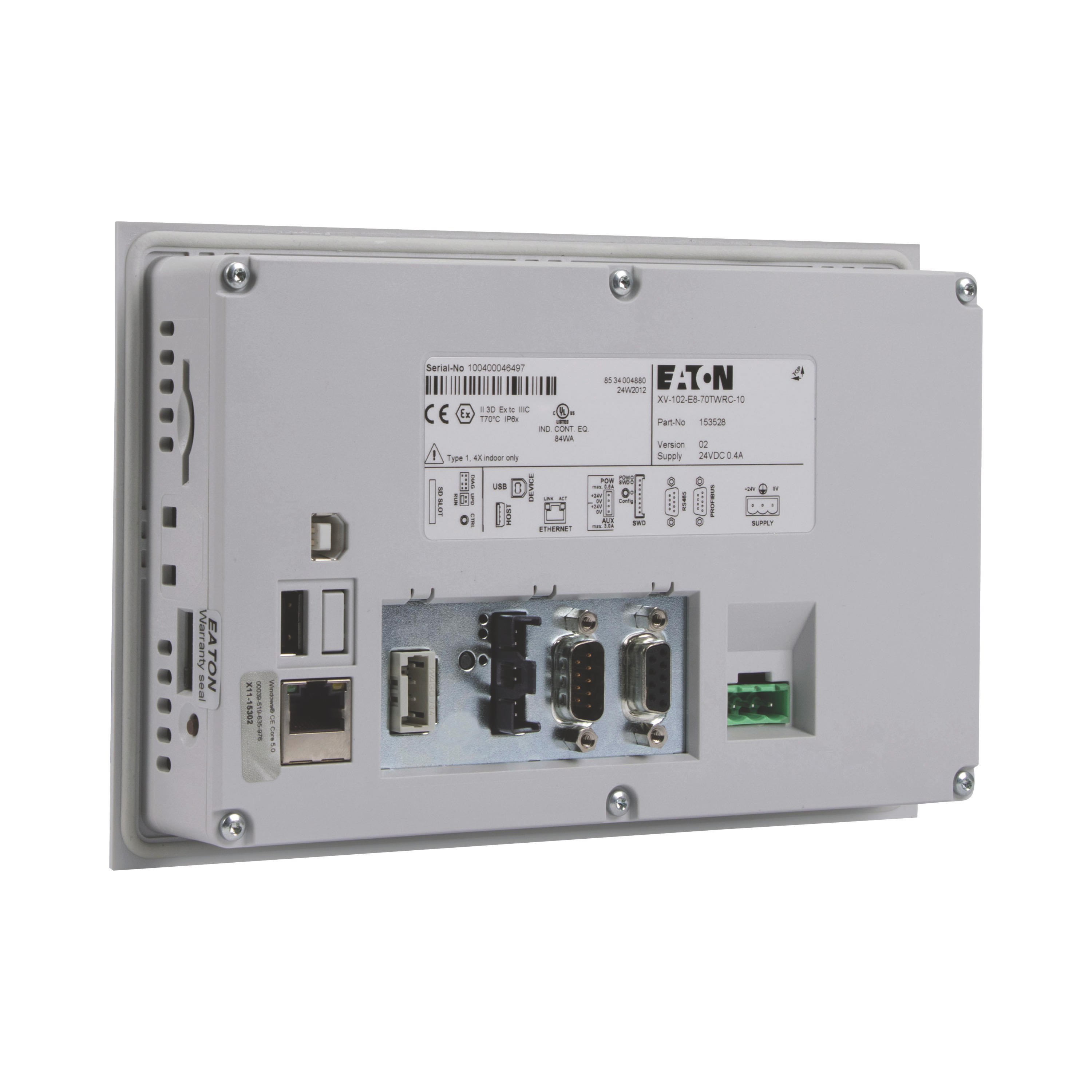

Bedienpaneel, XV-102, Assortiment: XV100 7", Subassortiment: SmartWire-DT Touch Display met geïntegreerde besturing (HMI-PLC), Functie: SmartWire-DT coördinator, Beschrijving: Touch-display uit de XV100-serie met PLC-functie voor frontinbouw, Coördinator voor het communicatiesysteem SmartWire-DT, Gemeenschappelijke kenmerken van de serie: Ethernet-interface, USB-Device, USB-Host, Slot voor SD-kaart, Goedkeuringen UL508, cUL, Display - type: Kleurendisplay, TFT, Touch-technologie: Resistief Touch, Aantal kleuren: 64 k Kleuren, oplossend vermogen: WVGA, 800 x 480 pixel, Projecteren op de smalle kant: Ja, beeldschermdiagonaal: 7 inch, Kast en frontplaat van kunststof, Besturingssysteem: Windows CE 5,0 (licenties inclusief), PLC-licentie: Inclusief PLC-licentie, Licentiecertificaten voor onboard interfaces: Niet noodzakelijk, geïntegreerde interfaces: 1 x Ethernet 10/100 Mbps, 1 x RS485, 1 x USB-Host 2,0, 1 x USB-Device, 1 x PROFIBUS/MPI, 1 x SmartWire-DT, Uitvoering front: Standaardfront met standaardfolie (volledig gesloten), Gebruik: Inbouw, Steekplaatsen: Voor SD-kaart: 1, Geheugenkaart automatisering: Optioneel met SD-kaart -> bestelnr. 139807, Opsteekbare communicatiemodules (optioneel): nee, Touchsensor: Glas met Folie, Verliesvermogen: 9,5 W, Aansluiting op SmartWire-DT: ja, Beschermingsgraad (IEC/EN 60529, EN50178, VBG 4): IP65 (frontzijde), IP20 (aan achterzijde)
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| UNSPSC Code |
23150000
|
|---|---|
| Conditie/kortingsgroep |
105118
|
Grafisch paneel |
|
| Aantal HW-interfaces serieel RS-232 |
0
|
| Met printeruitvoer |
Ja
|
| Met numeriek toetsenbord |
Ja
|
| Ondersteunt protocol voor LON |
Nee
|
| Aantal HW-interfaces USB |
2
|
| Met software-interfaces |
Ja
|
| Beschermingsgraad frontzijde (IP) |
IP65
|
| Ondersteunt protocol voor SUCONET |
Nee
|
| Inbouwdiepte |
33 mm
|
| Geschikt voor veiligheidsfunctie |
Nee
|
| Ondersteunt protocol voor CAN |
Nee
|
| Opgenomen vermogen |
10 W
|
| Beeldschermdiagonaal |
7 inch
|
| Ondersteunt protocol voor INTERBUS |
Nee
|
| Spanningstype voedingsspanning |
DC
|
| Aantal HW-interfaces serieel RS-485 |
1
|
| Met meldingsindicatie |
Ja
|
| Ondersteunt protocol voor DeviceNet Safety |
Nee
|
| IO-Link Master |
Nee
|
| Aantal HW-interfaces overige |
1
|
| Bedrijfstemperatuur |
0 - 50 °C
|
| Ondersteunt protocol voor MODBUS |
Ja
|
| Voedingsspanning bij AC 50Hz |
0 - 0 V
|
| Ondersteunt protocol voor EtherCAT |
Nee
|
| Ondersteunt protocol TCP/IP |
Ja
|
| Aantal HW-interfaces serieel RS-422 |
0
|
| Ondersteunt protocol voor DeviceNet |
Nee
|
| Ondersteunt Protocol voor SERCOS |
Nee
|
| Gecertificeerd voor UL risico locatie klasse II |
Nee
|
| Ondersteunt protocol voor Data-Highway |
Nee
|
| Voedingsspanning bij DC |
20.4 - 28.8 V
|
| Ondersteunt protocol voor INTERBUS-Safety |
Nee
|
| Ondersteunt protocol voor PROFIBUS |
Ja
|
| Aantal HW-interfaces parallel |
0
|
| Aantal kleuren van het display |
65536
|
| Aantal HW-interfaces industrieel ethernet |
1
|
| Aantal HW-interfaces serieel TTY |
0
|
| Aantal functietoetsen, programmeerbaar |
0
|
| Ondersteunt protocol voor ASI |
Nee
|
| Aantal online-talen |
100
|
| Met kleurendisplay |
Ja
|
| Touch-technologie |
Resistieve touch
|
| Aantal interfaces PROFINET |
0
|
| Nuttig projectgeheugen/gebruikersgeheugen |
64000 kByte
|
| Ondersteunt protocol voor KNX |
Nee
|
|---|---|
| Ondersteunt protocol voor AS-Interface Safety at Work |
Nee
|
| Ondersteunt protocol voor overige bussystemen |
Ja
|
| Extra softwarecomponenten, laadbaar |
Ja
|
| Wand-/directmontage mogelijk |
Nee
|
| Ondersteunt protocol voor PROFINET IO |
Nee
|
| Gecertificeerd voor UL risico locatie groep D (propaan) |
Nee
|
| Aantal pixels, horizontaal |
800
|
| Ondersteunt protocol voor SafetyBUS p |
Nee
|
| Voedingsspanning bij AC 60Hz |
0 - 0 V
|
| Proceswaardedisplays (output) mogelijk |
Ja
|
| Aantal pixels, verticaal |
480
|
| Radio standaard GSM |
Nee
|
| Geschikt voor railmontage |
Nee
|
| Met alpha toetsenbord |
Ja
|
| Met meldsysteem (incl. buffer en bevestiging) |
Ja
|
| Hoogte front |
135 mm
|
| Gecertificeerd voor UL risico locatie klasse I |
Nee
|
| Uitvoering display |
TFT
|
| Met recepten |
Ja
|
| Ondersteunt protocol voor Foundation Fieldbus |
Nee
|
| Breedte front |
210 mm
|
| Proceswaarde-entries (input) mogelijk |
Ja
|
| Aantal systeemtoetsen |
1
|
| Aantal password-levels |
200
|
| Aantal HW-interfaces Wireless |
0
|
| Radio standaard UMTS |
Nee
|
| Gecertificeerd voor UL risico locatie klasse III |
Nee
|
| Bluetooth-netwerk standaard |
Nee
|
| Radiostandaard WLAN 802.11 |
Nee
|
| Ondersteunt protocol voor PROFIsafe |
Nee
|
| Gecertificeerd voor UL risico locatie divisie I |
Nee
|
| Aantal grijs/blauw niveaus van het scherm |
0
|
| Gecertificeerd voor UL risico locatie groep C (ethyleen) |
Nee
|
| Gecertificeerd voor UL risico locatie groep A (Acetyleen) |
Nee
|
| Ondersteunt protocol voor PROFINET CBA |
Nee
|
| Beschermingsgraad frontzijde (NEMA) |
4X
|
| Gecertificeerd voor UL risico locatie divisie 2 |
Nee
|
| Aantal toetsen met LED |
0
|
| Ondersteunt protocol voor EtherNet/IP |
Ja
|
| Radio standaard GPRS |
Nee
|
| Gecertificeerd voor UL risico locatie groep B (waterstof) |
Nee
|
| Gecertificeerd voor UL risico locatie groep E (metaalstof) |
Nee
|
| Gecertificeerd voor UL risico locatie groep F (koolstofhoudend stof) |
Nee
|
| Gecertificeerd voor UL risico locatie groep G (niet geleidende stof) |
Nee
|
