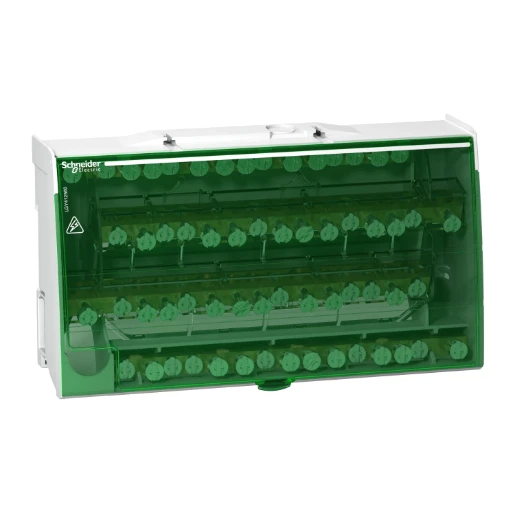

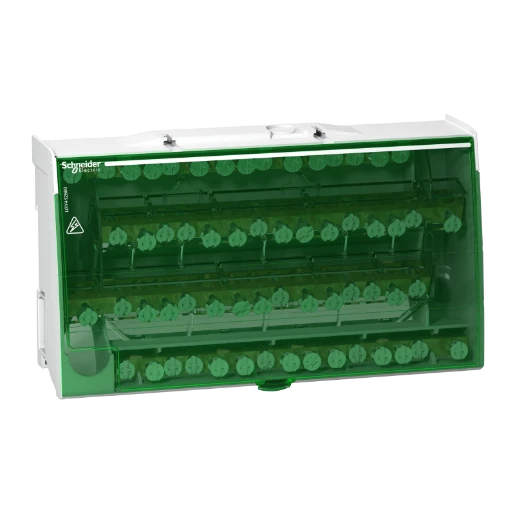

Schneider Electric VERDEELBLOK 4P 125A 4X15 AANSLUITINGEN

Deze Linergy DS schroefverdeelblokken kunnen worden geïnstalleerd op een standaard Din-rail of op een montageplaat. Het is speciaal bestemd voor 4P-installaties. Het aantal polen is 4. De totale aansluitingscapaciteit is 60 gaten (4x15). De toegekende gebruiksstroom is 125A. De nominale grensstroompiek Ipk/60ms is 18kÂ, Ipk/6ms is 28kÂ. De Icw nominale korte-lijnweerstandstroom volgens IEC/EN 60947-7-1 is 4,2kA ms/1s. De breedte in stappen van 9mm is 20. De klemcapaciteit is 1x9mm diameter, 3x8,5mm diameter, 4x6,5mm diameter. De Ui nominale isolatiespanning is 500VAC. De Uimp nominale stoothoudspanning is 8kV. De door Ue nominale bedrijfspanning is 230VAC (Ph/N), 440VAC (Ph/Ph). De werkfrequentie is 50Hz of 60Hz. De vervuilingsgraad is 3. De overspanningscategorie is III. Volgens de IEC/EN 60947-1 norm is de diëlektrische weerstand 2500VAC. De dwarsdoorsnede van de kern is 35mm2. De afmetingen zijn (H) 100mm x (B) 162mm x (D) 50,5mm. Het gewicht is 559g. De bedrijfstemperatuur is -25°C tot + 55°C. Het voldoet aan de IEC/EN 60947-7-1 en IEC/EN 61439-1 & 2 normen.
