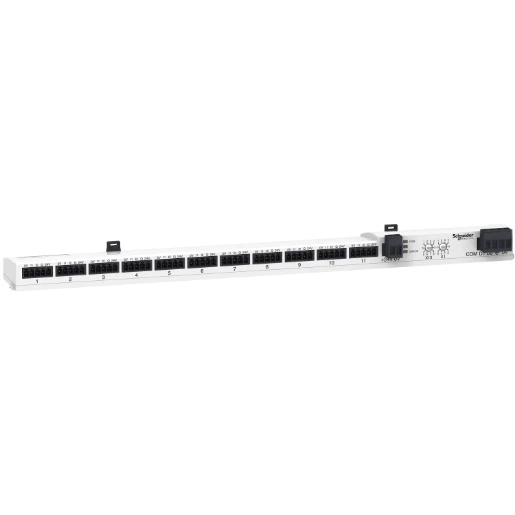

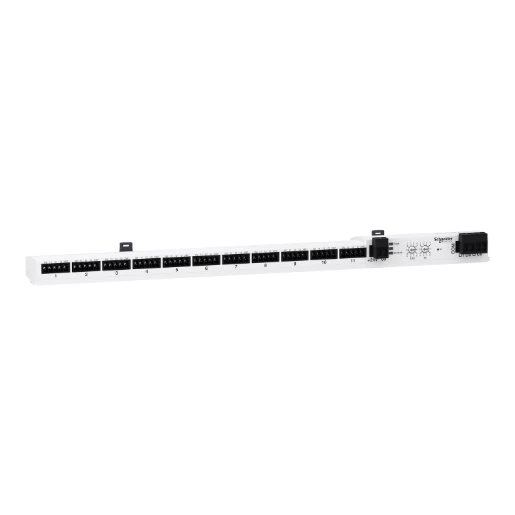

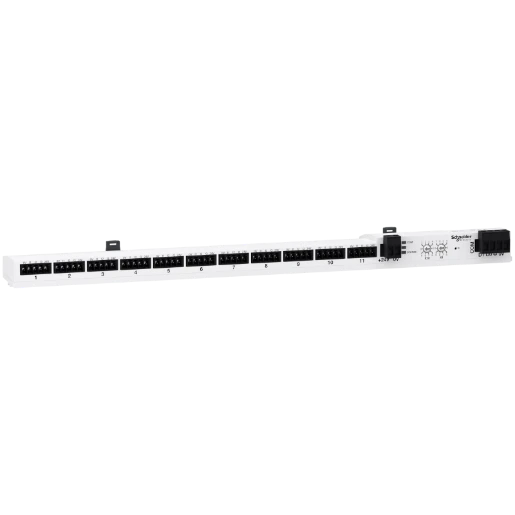

Schneider Electric Acti9 smartlink modbus 485 i/o module
Artikelnr.:
2700211966
Lev. nr.:
A9XMSB11
EAN nr.:
3606480430602
- Producttype:
- A9XMSB11
Brutoprijs
€ 413,00 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Technische documenten
Technische documenten
Productinformatie
Artikelpagina fabrikant
Artikelpagina fabrikant
Productsheet
Productsheet
Handleidingen
Montagehandleiding
Handleiding
Declaraties (Verklaringen)
DoC-CE verklaring (Declaration of conformity CE)
EPD-verklaring (Environmental Product Declaration)
EPD-verklaring (Environmental Product Declaration)
REACH-verklaring
Certificaten
Certificaat
Normen | Regelgeving | Certificaten
Artikelpagina fabrikant
Productdetails
Productdetails
Deze Acti 9 SmartLink Modbus Slave is een slimme communicatiemodule met 11 kanalen. Het communiceert met de hulpelementen iACT24 voor iCT-contactoren, iATL24 voor iTL-impulsrelais, iOF+SD24 voor iC60, iID, ARA, RCA & iSW-NA. Deze moet worden gekoppeld aan een Master SmartLink SI B dankzij de Modbus RS485-connector. Het wordt gebruikt om gegevens van Acti 9-apparaten over te zetten naar een PLC of netwerkbewakingssysteem dankzij de Ethernet-connector. Het communiceert ook met OF+SD24 voor C60, C120, DPN, ID & C60H-DC, Ti24 voor RCA iC60 & Reflex iC60. Het wordt geleverd met 1 voedingsconnector 24VDC, 2 bouten voor montage op Linergy FM80. De verbinding is Modbus, RTU, RS485 seriële verbinding. De overdrachtsnelheid kan automatisch worden aangepast van 9600 tot 19200 baud. Het Modbus het richten waaier is 1 tot 99. Het is een 4-pins connectortype van bus. Het is een plug-inverbinding. De maximumlengte van de bus is 1000m. De maximale kabellengte is 500 m. De spanningsvoeding is 24VDC +/- 10%. De maximale ingangsstroom is 1,5A. De maximale inschakelstroom is 3A. De beschermingsgraad is IP20. De vervuilingsgraad is 3. Het voldoet aan de RoHS-richtlijn. De duur van het opslaan van geheugen is 10 jaar. De afmetingen zijn (B) 359 mm x (H) 23 mm x (D) 42 mm. Het gewicht is 195g. De bedrijfstemperatuur is -25°C tot + 60°C en slechts +50°C bij verticale montage. De bewaartemperatuur is -40°C tot + 80°C. Dit product voldoet aan de IEC/EN 61131-2-norm.
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| UNSPSC Code |
39120000
|
|---|---|
| Conditie/kortingsgroep |
102103
|
Veldbus (dec) periferie - analoge / digitale I/O-module |
|
| Spanningstype voedingsspanning |
DC
|
| Breedte |
359 mm
|
| Ondersteunt protocol voor CAN |
Nee
|
| Ingangsstroom bij signaal 1 |
2.5 mA
|
| Hoogte |
23 mm
|
| Ondersteunt protocol voor LON |
Nee
|
| Aantal digitale ingangen |
22
|
| Geschikt voor veiligheidsfunctie |
Nee
|
| Aantal analoge uitgangen |
0
|
| Aantal HW-interfaces serieel RS-485 |
1
|
| Aantal analoge ingangen |
0
|
| Ondersteunt protocol voor INTERBUS |
Nee
|
| Diepte |
42 mm
|
| Analoge ingang, spanning |
Nee
|
| Aantal HW-interfaces serieel TTY |
0
|
| Ondersteunt protocol TCP/IP |
Nee
|
| Aantal HW-interfaces serieel RS-232 |
0
|
| Aantal digitale uitgangen |
11
|
| Met optische interface |
Nee
|
| Ondersteunt protocol voor PROFIBUS |
Nee
|
| Aantal HW-interfaces industrieel ethernet |
0
|
| Analoge ingang, weerstandsthermometer |
Nee
|
| Ondersteunt protocol voor MODBUS |
Ja
|
| Ondersteunt protocol voor KNX |
Nee
|
| Aantal HW-interfaces serieel RS-422 |
0
|
| Aantal HW-interfaces USB |
0
|
| Uitgangsspanning bij digitale uitgang |
24 - V
|
| Ondersteunt protocol voor SUCONET |
Nee
|
| Aantal HW-interfaces parallel |
0
|
| Ondersteunt protocol voor overige bussystemen |
Nee
|
| Ondersteunt protocol voor INTERBUS-Safety |
Nee
|
| Ondersteunt protocol voor ASI |
Nee
|
| Aantal HW-interfaces overige |
0
|
| Bijbehorend bedrijfsmiddel (Ex ib) |
Nee
|
| Ondersteunt protocol voor Data-Highway |
Nee
|
| Kortsluitbeveiliging, digitale uitgangen beschikbaar |
Ja
|
| Uitvoering elektrische aansluiting |
Insteekaansluiting (Plug-in)
|
| Geschikt voor railmontage |
Nee
|
| Aantal interfaces PROFINET |
0
|
| Configureerbare digitale ingangen |
Ja
|
|---|---|
| Aantal HW-interfaces Wireless |
0
|
| Uitgangsstroom bij digitale uitgang |
0.1 A
|
| Beschermingsgraad (IP) |
IP20
|
| Type ingangsspanning |
DC
|
| IO-Link Master |
Nee
|
| Analoge ingang, weerstand |
Nee
|
| Bluetooth-netwerk standaard |
Nee
|
| Configureerbare analoge uitgangen |
Nee
|
| Ondersteunt protocol voor DeviceNet |
Nee
|
| Frontinbouw mogelijk |
Nee
|
| Radiostandaard WLAN 802.11 |
Nee
|
| Explosieveiligheidscategorie voor gas |
Geen
|
| Ondersteunt protocol voor Foundation Fieldbus |
Nee
|
| Analoog ingangssignaal configureerbaar |
Nee
|
| Performance Level volgens EN ISO 13849-1 |
Geen
|
| Ondersteunt protocol voor PROFIsafe |
Nee
|
| Analoge ingang, stroom |
Nee
|
| Radio standaard UMTS |
Nee
|
| Ondersteunt protocol voor EtherNet/IP |
Nee
|
| Analoge ingang, thermo-element |
Nee
|
| Systeemcomponenten |
Ja
|
| Radio standaard GSM |
Nee
|
| Ondersteunt protocol voor PROFINET CBA |
Nee
|
| Rackmontage mogelijk |
Nee
|
| Bijbehorend bedrijfsmiddel (Ex ia) |
Nee
|
| Veldbusaansluiting via separate buskoppelaar mogelijk |
Nee
|
| Ondersteunt protocol voor PROFINET IO |
Nee
|
| Explosieveiligheidscategorie voor stof |
Geen
|
| Ondersteunt Protocol voor SERCOS |
Nee
|
| SIL conform IEC 61508 |
Geen
|
| Voedingsspanning bij DC |
24 - V
|
| Wand-/directmontage mogelijk |
Ja
|
| Type uitgangsspanning |
DC
|
| Ondersteunt protocol voor AS-Interface Safety at Work |
Nee
|
| Configureerbare digitale uitgangen |
Ja
|
| Ondersteunt protocol voor DeviceNet Safety |
Nee
|
| Radio standaard GPRS |
Nee
|
| Ondersteunt protocol voor SafetyBUS p |
Nee
|
| Toegestane spanning aan ingang |
19.2 - V
|
| Configureerbare analoge ingangen |
Ja
|
