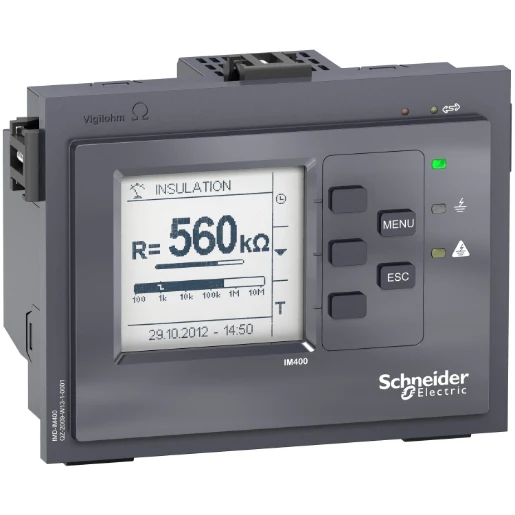

Schneider Electric VIGILOHM IM400 110/440VACDC 50/60/400HZ
Artikelnr.:
2850141107
Lev. nr.:
IMD-IM400
EAN nr.:
3606480573347
- Producttype:
- IMD-IM400
Brutoprijs
€ 1.964,00 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Technische documenten
Technische documenten
Productinformatie
Artikelpagina fabrikant
Artikelpagina fabrikant
Productsheet
Productsheet
Handleidingen
Montagehandleiding
Montagehandleiding
Handleiding
Handleiding
Declaraties (Verklaringen)
DoC-CE verklaring (Declaration of conformity CE)
EPD-verklaring (Environmental Product Declaration)
EPD-verklaring (Environmental Product Declaration)
REACH-verklaring
Certificaten
Normen | Regelgeving | Certificaten
Artikelpagina fabrikant
Productdetails
Productdetails
Dit apparaat behoort tot het Vigilohm-assortiment dat is ontworpen om niet-geaarde/IT-elektriciteitsnetwerken te bewaken, in overeenstemming met de installatie- en productnormen. Volgens de normen wordt aangeraden uw systemen uit te rusten met Isolatiebewakingsapparatuur (IMD). Dit apparaat is bedoeld voor het bewaken van grote en verstoorde AC-, DC- en ACDC-systemen. Het meet de systeemisolatieweerstand door een laagfrequente AC-stroom tussen het netwerk en de aarde te injecteren. De configuratie wordt ingesteld afhankelijk van de installatie. De instellingen zijn beschikbaar aan de voorkant van het apparaat, via het HMI-scherm, of via de communicatiepoort. De montages zijn verwant met netwerktype, alarm en pre-alarmdrempels, alarmvertraging van 0 tot 7200 seconden, en anderen zijn beschikbaar. De UPS bewaakt netwerken tot 830 VAC bij aansluiting op de nulleider, 480 V bij aansluiting op de lijn en 480 VDC met maximaal 500 microfarad. Het zwart-witte scherm kan isolatieweerstand van 10 ohm tot 10 megohm, capaciteit en tijdelijke storingen weergeven. De automatische test start automatisch om de 5 uur en op aanvraag. Als de isolatieweerstand van het systeem onder de ingestelde drempel valt, wat betekent dat er een aardingsfout is opgetreden, wordt er een alarm geactiveerd via het IMD-uitgangsrelais. Nadat er geen storing meer wordt bewaakt, wordt het alarm gewist en keert het alarmrelais terug naar de normale waarden. Het apparaat kan worden gevoed door een 110 VAC tot 440 VAC bron of door een 110 VDC tot 440 VDC, allemaal met een tolerantie van plus of min 15%. Dit product is inbouwmontage, een behuizingsdeur bijvoorbeeld. De frontbeschermingsinrichting aan de voorzijde is IP5, de achterzijde IP20 en overspanning 300V categorie III. Het bewakingsapparaat is uitgerust met een RS485-communicatiepoort, Modbus-protocol.
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| Conditie/kortingsgroep |
102103
|
|---|---|
| UNSPSC Code |
39120000
|
Isolatiebewakingsrelais |
|
| Functie |
Voor gemengd net
|
| Aanspreekwaarde impedantie 1 |
1 - kOhm
|
| Lijncapaciteit |
500 µF
|
| Breedte |
159 mm
|
| Diepte |
90 mm
|
| Hoogte |
123 mm
|
| Uitvoering elektrische aansluiting |
Schroefaansluiting
|
|---|---|
| Foutenregistratie mogelijk |
Ja
|
| Met afneembare klemmen |
Ja
|
| Aanspreekwaarde impedantie 2 |
0.1 - kOhm
|
| Aantal contacten als wisselcontact |
2
|
| Aantal contacten als verbreekcontact |
0
|
| Aanduiding isolatiewaarde |
Ja
|
| Aantal contacten als maakcontact |
0
|
