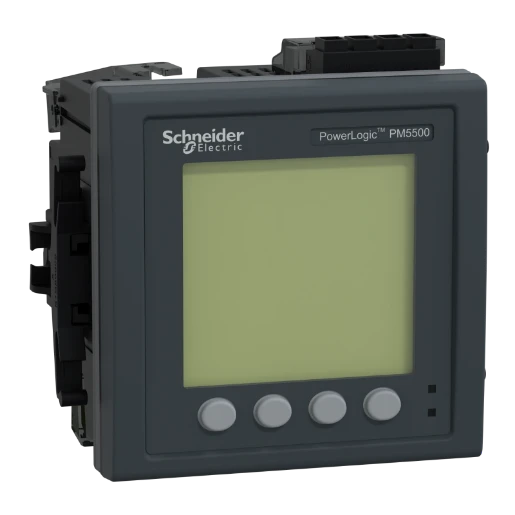

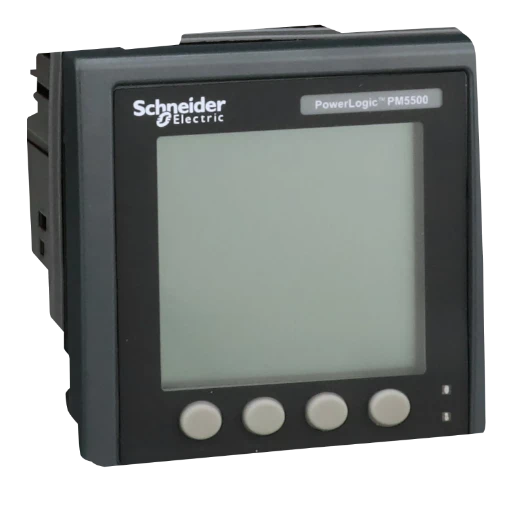

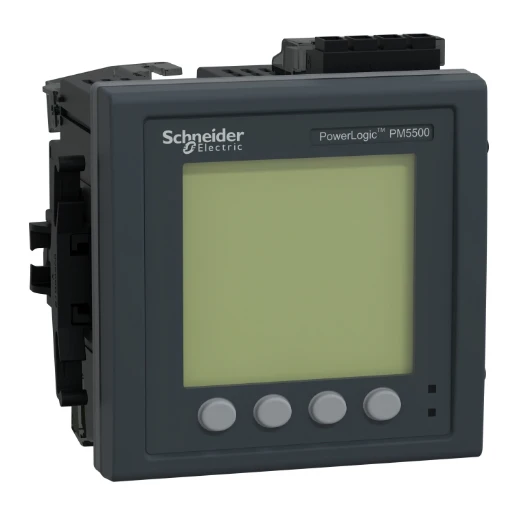

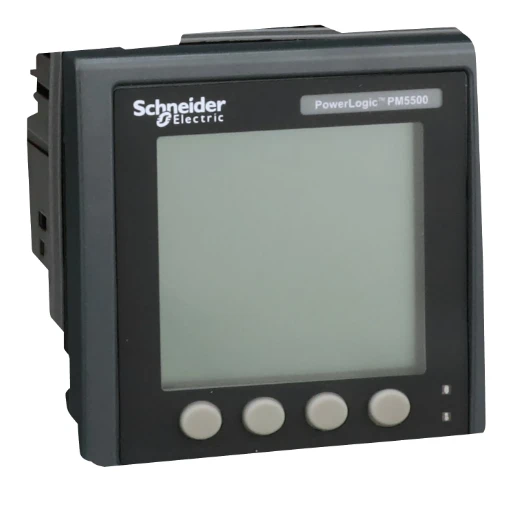

Schneider Electric Pm5560 thd rs485 dl eth 2do,4di 4ct
Artikelnr.:
2700155139
Lev. nr.:
METSEPM5560
EAN nr.:
3606480614064
- Producttype:
- METSEPM5560
Brutoprijs
€ 743,30 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Gerelateerde producten
Technische documenten
Technische documenten
Productinformatie
Artikelpagina fabrikant
Artikelpagina fabrikant
Productsheet
Productsheet
Handleidingen
Montagehandleiding
Handleiding
Handleiding
Declaraties (Verklaringen)
DoC-CE verklaring (Declaration of conformity CE)
DoC-CE verklaring (Declaration of conformity CE)
EPD-verklaring (Environmental Product Declaration)
EPD-verklaring (Environmental Product Declaration)
Certificaten
Normen | Regelgeving | Certificaten
Normen | Regelgeving | Certificaten
Artikelpagina fabrikant
Productdetails
Productdetails
Dit apparaat is een verzonken energiemeter met een 96mm bij 96mm verlicht LCD-display. De meter biedt een nauwkeurigheid van klasse 0,2s volgens de IEC 62053-22 norm en 128 monsters per cyclus. De meter meet energie, actief en reactief vermogen, spanning, stroom, frequentie, vermogensfactor en tot de 63e harmonische. Inclusief 1,1 MB geheugen voor maximaal 14 selecteerbare parameters met configureerbare interval en duur. Deze meter beschikt ook over een directe bewaking van de nulstroom. De meter werkt in een 50Hz of 60Hz netwerk en werkt met een voedingsspanning van 100 tot 480V AC en 125 tot 250V DC. De nominale stroom voor deze meter is 1A of 5A input en het ondersteunt 1P+N, 3P en 3P+N configuraties. Het te meten spanningsbereik tussen de fasen is 20 tot 690V AC bij 45 tot 65 Hz. Meetbereik tussen fase en neutraal is 20 tot 400V AC bij 45 tot 65 Hz. Het communicatieprotocol is Modbus RTU en ASCII 2-draads met RS485-poortondersteuning plus Modbus TCP/IP, Ethernet/IP en BACnet/IP op basis van 10/100 Mbit/s, daisy chain Ethernet met RJ45-poortondersteuning. De ingebouwde communicatiemogelijkheden maken de ondersteuning van het DNP 3.0 protocol, de toegang tot een onboard webserver en een Serial to Ethernet gateway mogelijk. De meter heeft ook vier digitale ingangen met WAGES-ondersteuning en twee digitale uitgangen. Er zijn 52 instelbare alarmen en het ondersteunt acht tariefschema's. De productafmetingen zijn 96mm (H) x 96mm (B) x 77mm (D) en het productgewicht is 450g.
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| UNSPSC Code |
41113600
|
|---|---|
| Conditie/kortingsgroep |
102107
|
Multifunctionele paneelmeter |
|
| Voltmeter |
Ja
|
| Diepte |
89 mm
|
| Ondersteunt protocol voor PROFIBUS |
Nee
|
| Montagewijze |
Frontmontage
|
| Aantal analoge ingangen |
0
|
| Spanningstype voedingsspanning |
AC/DC
|
| Hoogte |
101.2 mm
|
| Ondersteunt protocol voor MODBUS |
Ja
|
| Display |
LCD
|
| Voedingsspanning bij DC |
125 - V
|
| Model |
Meetwaardeomvormer
|
| Breedte |
112 mm
|
| Aantal analoge uitgangen |
0
|
| Werkelijk vermogen meter |
Ja
|
| Meetwaardegeheugen |
Ja
|
| Meting eerste harmonische component |
Ja
|
| Schermresolutie (horizontaal) |
128 px
|
| Max. stroom (Imax) |
10 A
|
| Ondersteunt protocol voor overige bussystemen |
Ja
|
| Ondersteunt protocol voor PROFINET IO |
Nee
|
| Fasehoek (cos phi) |
Nee
|
| Aantal spanning meetingangen |
4
|
| Voedingsspanning bij AC 50Hz |
100 - V
|
| Aantal ethernet-aansluitingen |
0
|
| Vermogensfactor |
Ja
|
| Frequentiemeter |
Ja
|
| Blindvermogenmeter |
Ja
|
| Voedingsspanning bij AC 60Hz |
100 - V
|
| Nauwkeurigheidsklasse werkspanning volgens IEC 62053-22 |
0.2S
|
|---|---|
| Pooltype |
Drieleider/vierleider
|
| Met toerentalmeter |
Nee
|
| Aansluitbare geleiderdoorsnede eendraads |
0.82 - 3.31 mm²
|
| Bemonsteringsfrequentie |
12800 Hz
|
| Schijnvermogen |
Ja
|
| Met auditrapport (Audit log) |
Ja
|
| Met communicatie-interface KNX |
Nee
|
| Pulsuitgang |
Optisch
|
| Aantal digitale uitgangen |
4
|
| Ondersteunt protocol voor IEC 61850 Ethernet |
Nee
|
| Aantal huidige meetingangen |
8
|
| Met rolgebaseerde toegangscontrole (RBAC) |
Nee
|
| Nom. stroom (In) |
5 A
|
| Geschikt voor RJ-stekker |
Nee
|
| Frequentiemeetbereik |
45 - Hz
|
| Aantal digitale ingangen |
2
|
| Ampèremeter |
Ja
|
| Weergave op afstand |
Nee
|
| Met logdienst voor beveiligingsevenementen (security event log) |
Ja
|
| Impulsteller |
Nee
|
| Web server met HTTPS overdrachtsprotocol |
Ja
|
| Met communicatie-interface RS-485 |
Ja
|
| Geijkt |
Nee
|
| Meettype belastingscurve |
Ja
|
| Schermresolutie (verticaal) |
128 px
|
| Ondersteunt protocol voor OPC UA PubSub |
Nee
|
| Met firmware ondertekening |
Nee
|
| Met communicatie-interface M-bus |
Nee
|
