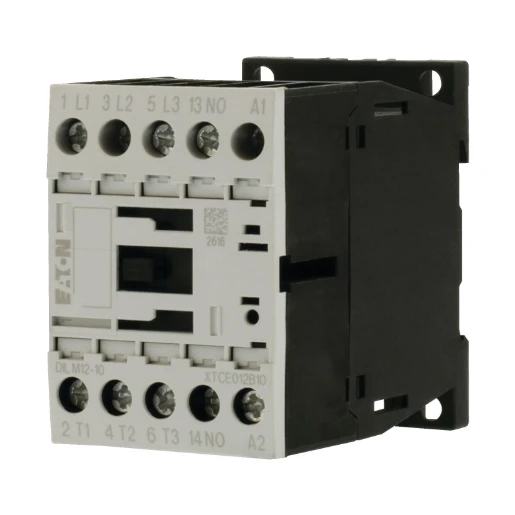

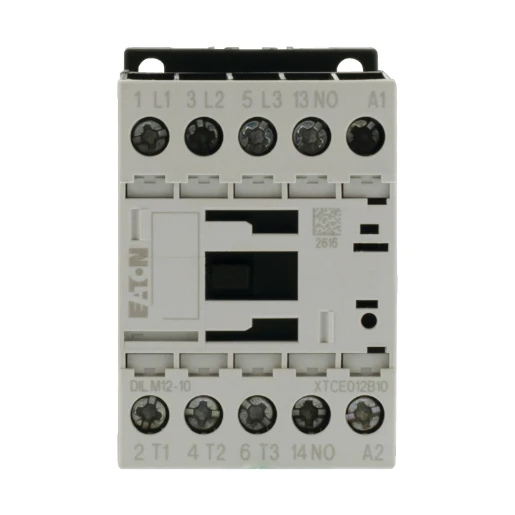

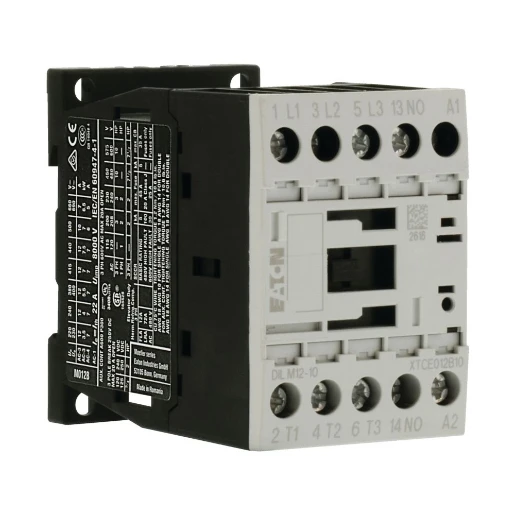

Eaton DILM Magneetschakelaar DC 5,5kw 12A AC3 Schroefaansluiting 3cont
Artikelnr.:
2700181205
Lev. nr.:
276845
EAN nr.:
4015082768454
- Producttype:
- DILM12-10(24VDC)
Brutoprijs
€ 80,00 / STKLog in alsjeblieft
Om prijzen, voorraadbeschikbaarheid en specifieken te bekijken klik op onderstaande knop en log in.
Dit artikel wordt niet meer gevoerd
STK
Min: 1 STK
Gerelateerde producten
Technische documenten
Technische documenten
Productinformatie
Artikelpagina fabrikant
Artikelpagina fabrikant
Artikelpagina fabrikant
Artikelpagina fabrikant
Handleidingen
Montagehandleiding
Declaraties (Verklaringen)
DoC-CE verklaring (Declaration of conformity CE)
DoC-CE verklaring (Declaration of conformity CE)
EPD-verklaring (Environmental Product Declaration)
EPD-verklaring (Environmental Product Declaration)
Artikelpagina fabrikant
Productdetails
Productdetails
Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Magneetschakelaars tot 170 A, 3-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 12 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 18 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 50 A, in kast: Ith= 45 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V690 V: P= 6.5 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 4.4 kW, Combineerbaar met hulpcontactblok: DILM32-XHI.., DILA-XHI(V).., Contacten M = maakcontact: 1 M, Aanwijzingen: Contactbezetting conform EN 50012., geïntegreerd varistor-dempelement, Stroomtype AC/DC: gelijkstroombekrachtiging
Technische specificaties
Technische specificaties
Voldoet dit artikel aan de gewenste vereisten?
Bekijk waar nodig andere artikelen met vergelijkbare technische eigenschappen om een juiste keuze te kunnen maken.
Er zijn helaas geen andere artikelen met dezelfde technische eigenschappen beschikbaar
Pas de zoekcriteria aan om andere artikelen te kunnen selecteren
Selecteer 1 attribuut om te zoeken
Algemene informatie |
|
| UNSPSC Code |
39121500
|
|---|---|
| Conditie/kortingsgroep |
105113
|
Magneetschakelaar |
|
| Aantal hoofdcontacten als verbreekcontact |
0
|
| Aantal hoofdcontacten als maakcontact |
3
|
| Nom. vermogen bij AC-3, 400 V |
5.5 kW
|
| Diepte |
75 mm
|
| Bedrijfsspanning bij AC 60 Hz |
24 - 690 V
|
| Aansluitwijze hoofdstroomcircuit |
Schroefaansluiting
|
| Type stuurspanning |
DC
|
| Bedrijfsspanning bij AC 50 Hz |
24 - 690 V
|
| Hoogte |
68 mm
|
| Nom. stuurspanning bij DC |
24 - 24 V
|
| Breedte |
45 mm
|
|---|---|
| Nom. stuurspanning bij AC 60 Hz |
0 - 0 V
|
| Nom. vermogen bij AC-4, 400 V |
3 kW
|
| Modulaire uitvoering (voor railmontage) |
Nee
|
| Nom. vermogen NEMA |
7.4 kW
|
| Nom. bedrijfsstroom Ie bij AC-4, 400 V |
7 A
|
| Aantal hulpcontacten als maakcontact |
1
|
| Aantal hulpcontacten als verbreekcontact |
0
|
| Nom. bedrijfsstroom Ie bij AC-3, 400 V |
12 A
|
| Nom. bedrijfsstroom Ie bij AC-1, 400 V |
22 A
|
| Nom. stuurspanning bij AC 50 Hz |
0 - 0 V
|
