Veiliger onderhoud met de RELT-module van ABB

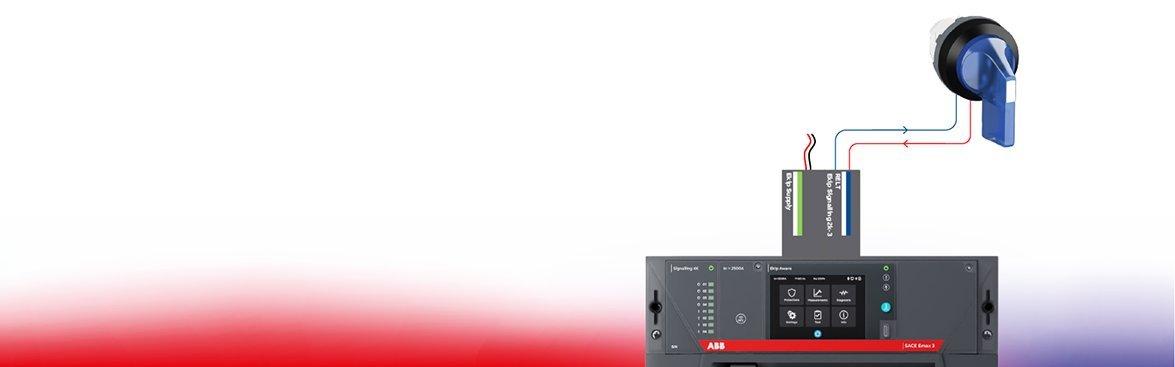

Werken aan of nabij spanningvoerende elektrische installaties brengt altijd risico’s met zich mee. Vooral vlamboogincidenten kunnen leiden tot ernstig letsel en schade aan apparatuur. ABB heeft daarom een slimme veiligheidsoplossing ontwikkeld voor de Emax vermogensautomaten met Ekip Touch trip unit: de RELT-module (Reduced Energy Let-Through).

De nieuwe module maakt het mogelijk om tijdens inspectie en onderhoud tijdelijk over te schakelen naar een speciale veiligheidsmodus. In deze RELT-modus reageert de vermogensautomaat sneller bij een fout, waardoor de foutenergie – en daarmee de mogelijke impact van een vlamboog aanzienlijk wordt verminderd.

Veiliger werken voor onderhoudspersoneel

Wanneer de RELT-modus wordt geactiveerd, wordt de uitschakeltijd van de automaat verkort door een lagere  afschakelinstelling te gebruiken. Hierdoor daalt de beschikbare foutenergie binnen milliseconden tot een veilig niveau. Dat verkleint het risico op letsel voor onderhoudspersoneel aanzienlijk.

De RELT-modus kan eenvoudig worden geactiveerd via een stuurschakelaar of onderhoudsschakelaar aan het paneel, of via een signaal buiten de gevarenzone. De status van de RELT-modus wordt duidelijk weergegeven met een verlichte schakelaar of signaallamp, zodat u direct ziet dat de veiligheidsmodus actief is.

Flexibele integratie

De RELT-module is volledig geïntegreerd in de Emax  met Ekip Touch trip unit en kan zowel in nieuwe als bestaande installaties worden toegepast. Activering is mogelijk via een 24 V DC- signaal, maar ook via communicatiesystemen zoals Modbus of Profibus, zodat de functie kan worden opgenomen in een SCADA- of energiebeheersysteem. De module kan worden toegepast op hoofdschakelaars of op afgaande velden, afhankelijk van het gewenste veiligheidsniveau en de configuratie van de installatie. Dit maakt het systeem flexibel inzetbaar in uiteenlopende omgevingen, van utiliteitsgebouwen tot industriële installaties.

Belangrijkste voordelen op een rij

• Verhoogde veiligheid: aanzienlijke beperking van de vlamboogenergie tijdens onderhoudswerkzaamheden.
• Eenvoudige bediening: activering via lokale schakelaar of via het besturingssysteem.
• Visuele feedback: duidelijke indicatie dat de RELT-modus actief is.
• Eenvoudige integratie: geschikt voor nieuwe en bestaande Emax- installaties.
• Verhoogde bedrijfszekerheid: na onderhoud eenvoudig terug te schakelen naar de normale bedrijfsinstellingen.

Praktische oplossing

De RELT-functie biedt een praktische manier om onderhoud en inspectie  aan elektrische installaties veiliger uit te voeren zonder dat de installatie volledig spanningsloos hoeft te worden gemaakt. Na afloop van het onderhoud kan de standaardinstelling weer worden hersteld, zodat de volledige selectiviteit en coördinatie binnen het systeem behouden blijft.

Voor installateurs en onderhoudsprofessionals zorgt de RELT-module voor een belangrijke extra ‘veiligheidslaag’ bij het werken aan spanningvoerende installaties. Door de combinatie van gebruiksgemak, duidelijke signalering en snelle reactietijd draagt de RELT-module bij aan een veilige en betrouwbare bedrijfsvoering. De module combineert elektrische veiligheid met moderne vermogensschakeltechniek – een ontwikkeling waar u als professional direct de voordelen van ervaart tijdens het dagelijks werk.
