Met één enkele ESYLUX APC DALI-2 regeleenheid (APC = Application Controller) kunnen maximaal 64 voorschakelapparaten in maximaal 16 lichtgroepen worden aangestuurd. De regeleenheid is geïntegreerd in een APC-aanwezigheidssensor of APC DIN-railmodule.
Een intelligent lichtregelsysteem volgens de DALI-industriestandaard maakt het mogelijk armaturen en lichtgroepen afzonderlijk te adresseren en te regelen. Met DALI-2 is bovendien gewaarborgd dat DALI-2 gecertificeerde apparaten van verschillende fabrikanten met elkaar kunnen samenwerken. Een DALI-2 lichtregelsysteem zorgt zo niet alleen voor optimale lichtomstandigheden, maar biedt gebruikers een hoge mate van comfort door de automatisering en verbetert eveneens de energie-efficiëntie in het gebouw. Daarnaast wordt ook de CO2-uitstoot gereduceerd.

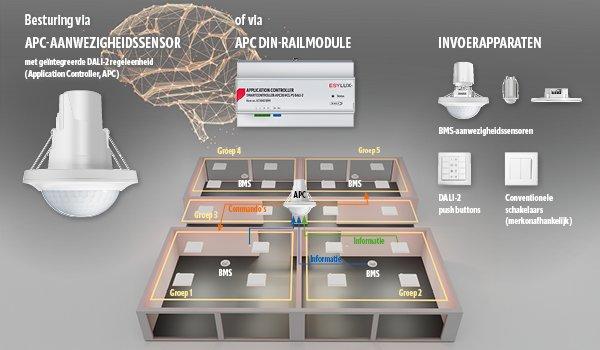

Basis voor de DALI-2-lichtregeling van ESYLUX is de regeleenheid (APC), welke is geïntegreerd in een APC-aanwezigheidssensor of APC DIN-railmodule. Deze is eveneens voorzien van DALI-busvoeding (250 mA). Om de groepen in elke ruimte van een gebouw te kunnen regelen worden BMS-aanwezigheidssenoren (BMS = Building Management System) en push buttons gebruikt als aanvullende invoerapparaten. Deze voorzien de regeleenheid van de benodigde informatie betreffende aanwezigheid en helderheid uit alle zones.
Voor de bekabeling van het systeem is slechts één kabel nodig. Met een 5-aderige NYM-kabel kunnen de netspannings- en DALI-stuurlijn in dezelfde kabel met mantel worden geleid.
Afhankelijk van de gewenste functionaliteit zijn er 3 APC-configuratieniveaus.
APC10 – de basisuitvoering
De APC10 is het instapniveau, waarmee een aanwezigheids- en daglichtafhankelijke constante lichtregeling gerealiseerd kan worden. Deze regeleenheid maakt ook een verlichtingsregeling met offset tussen de groepen mogelijk. Een andere functionaliteit is de groepenomschakeling: wanneer het gebruik van een ruimte verandert, bijvoorbeeld door het open/sluiten van een scheidingswand, kan een ander groepscenario worden geactiveerd. Dit kan eveneens worden gecombineerd met de regelingsoffset. Zijn er geen personen meer in een ruimte, dan kan een comfortabele en veilige oriëntatieverlichting worden geactiveerd. Met een gedimde basisverlichting wordt voorkomen dat iemand van een verlicht kantoor een donkere gang betreedt.
APC20 – voor een tijdsafhankelijke regeling
Het volgende configuratieniveau biedt daarnaast ook tijdfuncties. Dit maakt vaak een meer vraaggerichte en ook energie-efficiëntere automatisering mogelijk. Afhankelijk van weekdag en tijd kunnen functies of parameters geactiveerd of gewijzigd worden. Met deze uitvoering kan ook het sluipverbruik van DALI-2 voorschakelapparatuur worden geëlimineerd: ´s nachts kan zo bijvoorbeeld de voorschakelapparatuur van de verlichting worden uitgeschakeld. De zwermfunctie zorgt voor meer comfort voor de gebruikers: in een open kantoorruimte zorgt deze voor een gedimde verlichting in onbezette gebieden.
APC30 – Human Centric Lighting
Met de meest uitgebreide regeleenheid kan Human Centric Lighting (HCL) gerealiseerd worden, welke de helderheid en kleurverlopen van het natuurlijke daglicht nabootst. Dit verbetert het welzijn, de productiviteit en het concentratievermogen en stabiliseert eveneens het dag-nachtritme van de gebruiker, hetgeen zijn gezondheid ten goede komt. Door middel van een daglichtafhankelijke lichtregeling en aanwezigheidsafhankelijke schakeling met behulp van sensortechnologie, zorgt de SymbiLogic technologie van ESYLUX op een energie-efficiënte manier voor HCL.
Andere functies zijn een alarmfunctie en een gedimde nachtmodus. In noodsituaties zorgt de regeleenheid zorgt voor extra veiligheid met een alarmfunctie die alle verlichting in bepaalde zones inschakelt of een waarschuwing geeft door de verlichting met instelbare intervallen te laten knipperen. De nachtmodus kan bijdragen aan een rustgevende omgeving in verpleeg-/ziekenhuizen. Deze modus kan worden geactiveerd met een push button, schakelaar of automatisch en dimt de verlichting tot een lage lichtsterkte tijdens ingestelde rusttijden.
Configuratie
DALI-2 systemen van ESYLUX kunnen worden opgestart in Broadcast-modus en vervolgens met de ESY-app worden geconfigureerd. Dankzij de bidirectionele communicatie via de bluetooth-module in de APC-regeleenheid kan de configuratie ook direct worden uitgelezen. Wordt er later iets in de installatie aangepast, dan kunt u als installateur zelf de configuratie aanpassen.
Systeemuitbreidingen
Indien de DALI-2 lijn van 300 m niet toereikend is, dan kan deze met een repeater nog eens 300 m verlengd worden. DALI-2 biedt maximaal 64 adressen voor voorschakelapparatuur. Een expander kan gebruikt worden indien er meer voorschakelapparaten geïntegreerd dienen te worden.
Meer informatie
Wilt u meer weten over DALI-2 met ESYLUX? Download de brochure.
