Als de hoeveelheid stroom die de elektrische installatie in gaat, groter is dan de stroom die er weer uitgaat, is er sprake van lekstroom. Elektrische bedrading en elektrische componenten zijn meestal geïsoleerd of afgeschermd. De isolatie of afscherming zorgt ervoor dat een installatie veilig is en dat de behuizing van de machine of het apparaat niet ongewenst onder spanning kan komen te staan. Daarnaast zorgt de isolatie van elektrische bedrading en elektrische componenten ervoor, dat het weglekken van stroom wordt voorkomen.

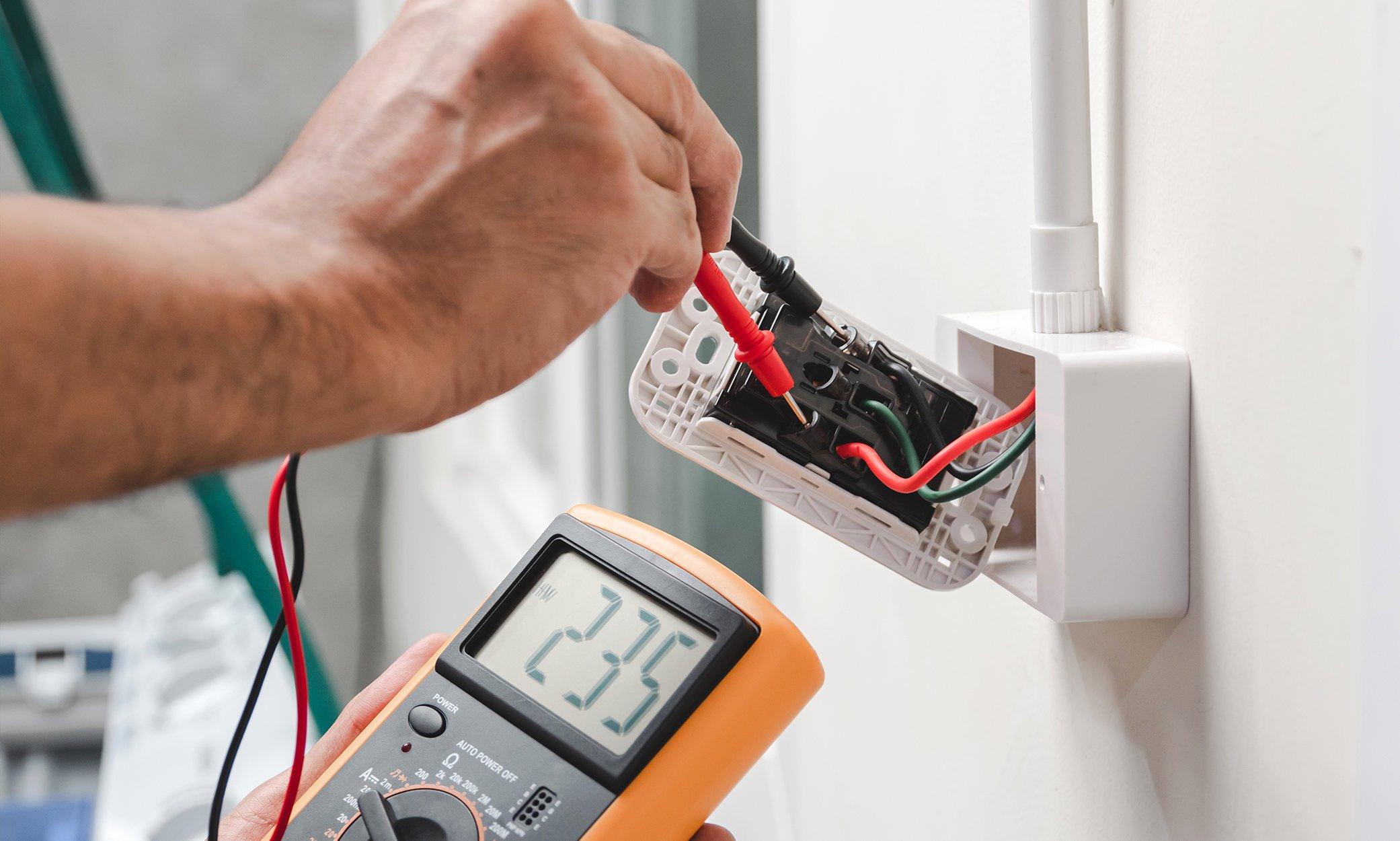

Hoe ontstaat lekstroom?
Een lekstroom kan ontstaan door een beschadiging aan de isolatie of een defect in een elektrisch apparaat, waardoor onverwachts spanning op het gehele apparaat komt te staan. Bij klasse 1 apparatuur zal deze lekstroom via de aarde wegvloeien, waardoor er een potentiaal verschil optreedt en de aardlekschakelaar uitschakelt. Daarnaast kunnen ook harmonischen een stroom door de aardgeleider sturen en de aardlekschakelaar uitschakelen. Om dit probleem op te lossen, moet eerst gedeteceerd worden in welk deel of delen van het apparaat/installatie de harmonischen zich bevinden.
Storingen oplossen
Maak met een lekstroomtang als volgt de problemen inzichtelijk: zorg ervoor dat de installatie niet gebruikt wordt door andere mensen om gevaarlijke situaties te vermijden. Soms is het nodig om de aardlekschakelaar tijdelijk te overbruggen ten behoeve van de meting. Nu meet men met de lekstroomtang de fase en de nul van de individuele groepen tegelijk. Wanneer de groep met het lek achterhaald is, gaat men steeds verder de installatie in, waarbij telkens weer de fase en nul tegelijkertijd wordt gemeten, totdat het probleem achterhaald is. Vergeet niet om de aardlekschakelaar na het verhelpen van het probleem weer in de originele situatie te brengen.
Hoe werken lekstroomtangen?
Lekstroomtangen zijn heel nauwkeurige AC stroomtangen, met een resolutie in het milliampèrebereik. Hierdoor zijn de zeer kleine lekstromen inzichtelijk te maken. Dit doet men door direct de aarddraad te bemeten of door de fase en nul tegelijkertijd te bemeten.
Resumé
De meest voorkomende oorzaak van lekstroom is een fysiek lek van de fase of de nul naar aarde door vocht of een slechte isolatie, maar kan ook veroorzaakt worden door harmonischen. Met lekstroomtangen kunt u door de fase en nul tegelijkertijd te meten of alleen de aarddraad te meten, de lekstroom opsporen. Middels een ingebouwd filter kunt u achterhalen of de lekstroom een fysieke of harmonische grondslag heeft.
